Sto Ventec Photovoltaics Inlay
Photovoltaik-Flächen verwandeln Fassaden in Kraftwerke. Gemeinsam mit inaktiven, aber ansichtsgleichen Passelementen lassen sich Flächen nahezu jeder Größe vollflächig belegen. Attraktive Detaillösungen für Außen- und Innenecken ergänzen das Bild einer zeitgemäßen, multifunktionalen Fassade.
Die Qualität einer Fassade entscheidet sich an den Details – das gilt auch für vorgehängte, hinterlüftete Systeme. Hier ist besonders auf die Anschlüsse und Eckausbildungen zu achten. Als Arbeitshilfe für Planer stellt Sto eine große Anzahl an Detail-Lösungen bereit, die Planungssicherheit geben. Als Beispiel: Außeneck-Ausbildungen im System „Sto Ventec Photovoltaics Inlay“.
Alu-Schutz für Außenecken
Für den ästhetischen, dauerhaften Schutz der Außenecke lässt sich ein Vierkant-Profil aus Aluminium einsetzen. Es wird auf beiden Seiten auf die Unterkonstruktion (UK) geschraubt und ist so dimensioniert, dass es jeweils genau auf der Ebene der Panele liegt und so einen attraktiven Abschluss der Fläche markiert. Das Kantteil kann zwängungsfrei bis zu einer Einbaulänge von drei Metern montiert werden.
Die Alternative: Eckausbildung mit L-Profilen. Hierzu wird zunächst ein L-Profil zwängungsfrei an die UK montiert. An den freien Schenkel wird ein weiteres L-Profil geschraubt. Die L-Profile werden ebenfalls objektspezifisch gefertigt und im Farbton Schwarz geliefert.
Passelemente ergänzen Restflächen

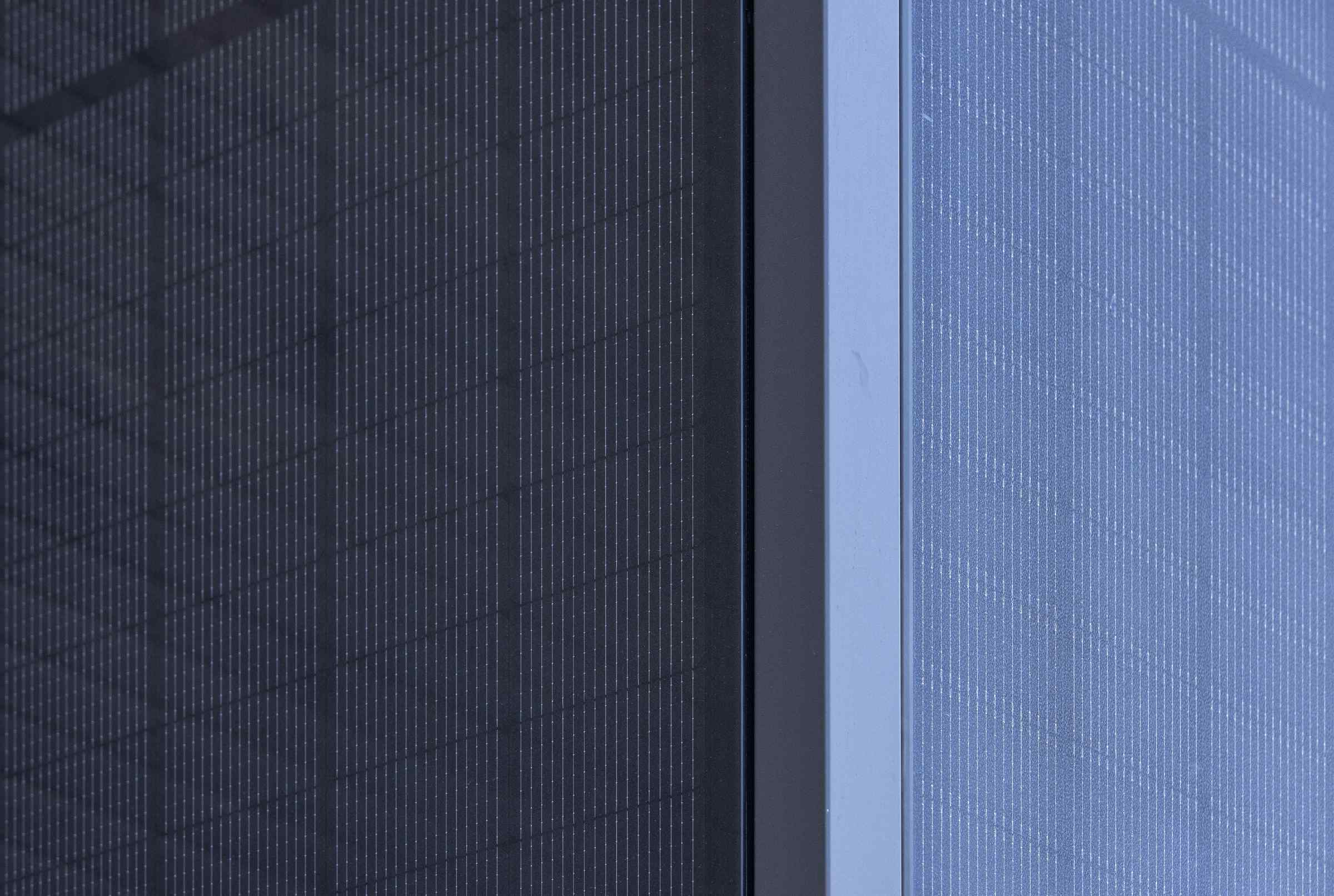

PV-Module gibt es in der Regel in fixen Größen. Für eine Gesamtfläche, die nicht auf das Rastermaß abgestimmt ist – beispielsweise in der Sanierung –, bleiben nicht nutzbare Restflächen übrig. Damit solche Flächen dennoch optisch einheitlich aussehen, hat Sto für „StoVentec Photovoltaics Inlay“ ansichtsgleiche Passelemente mit aufgedrucktem Zelldesign, aber ohne PV-Funktion entwickelt. Mit diesen lässt sich eine homogene Ansicht erzeugen: Die inaktiven Elemente ergänzen den aktiven Fassadenteil beispielsweise an Gebäudeöffnungen, an Restflächen oder an verschatteten Fassadenteilen. Es gibt sie als „StoVentec Glass A-Panel“ in Größen von 0,03 bis 6,50 Quadratmeter, die PV-Module haben ein fixes Maß von 1.748 x 1.143 Millimeter und können sowohl im Hoch- als im Querformat montiert werden.

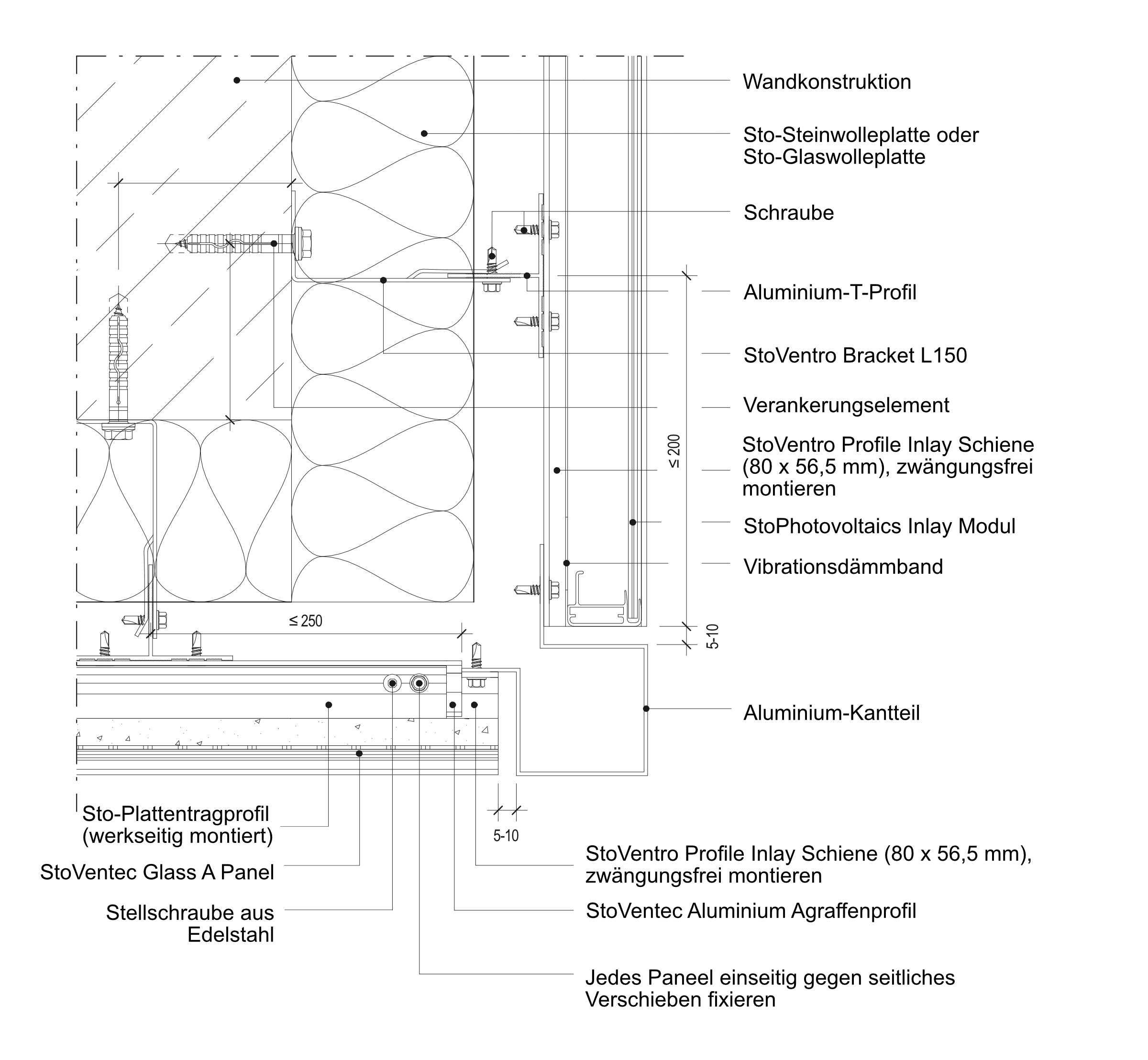

Eckausbildung mit Aluminium-Vierkant-Profil.
Bild: Sto SE & Co. KGaA

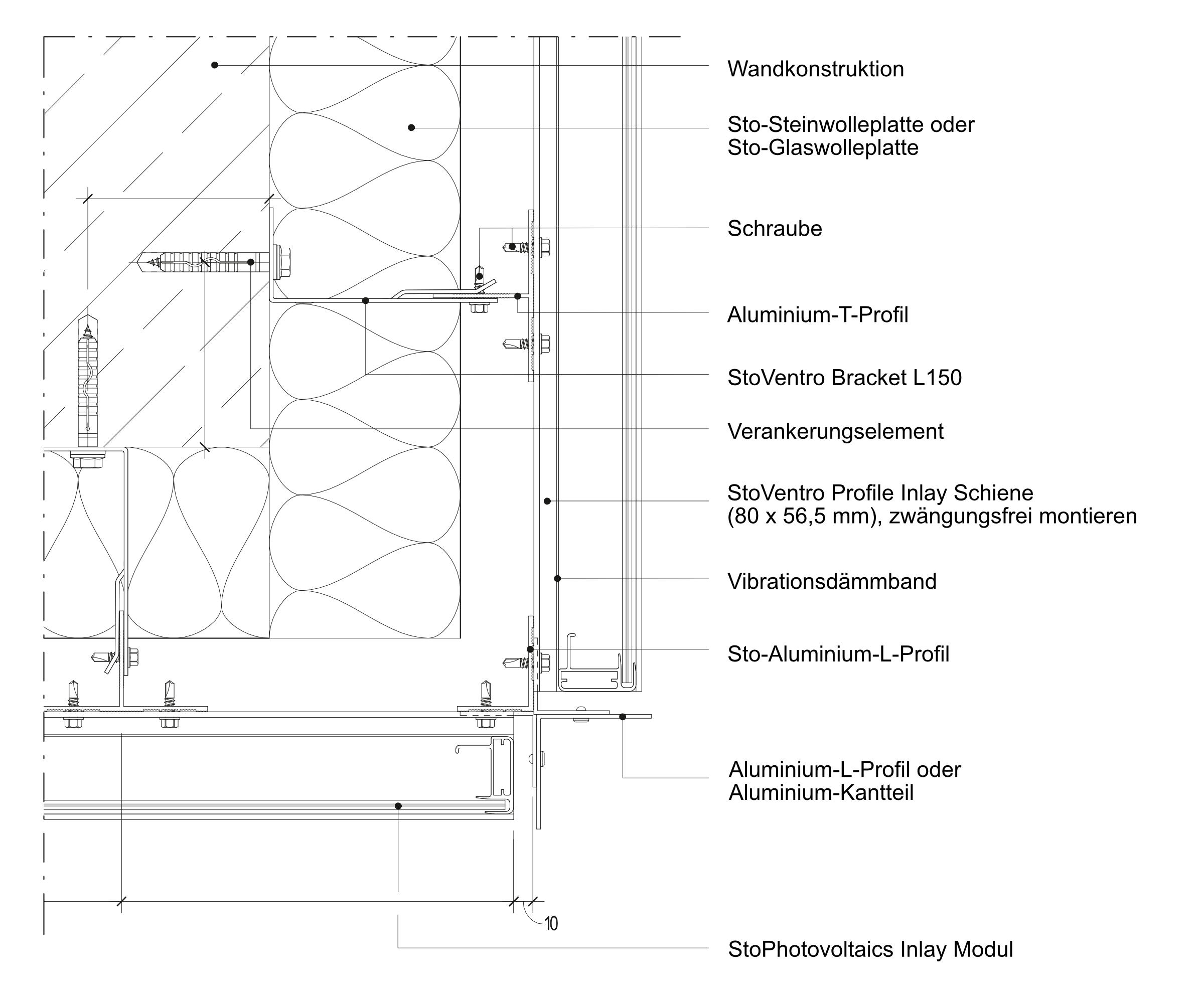

Eckausbildung mit L-Profilen.
Bild: Sto SE & Co. KGaA

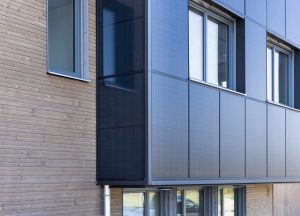

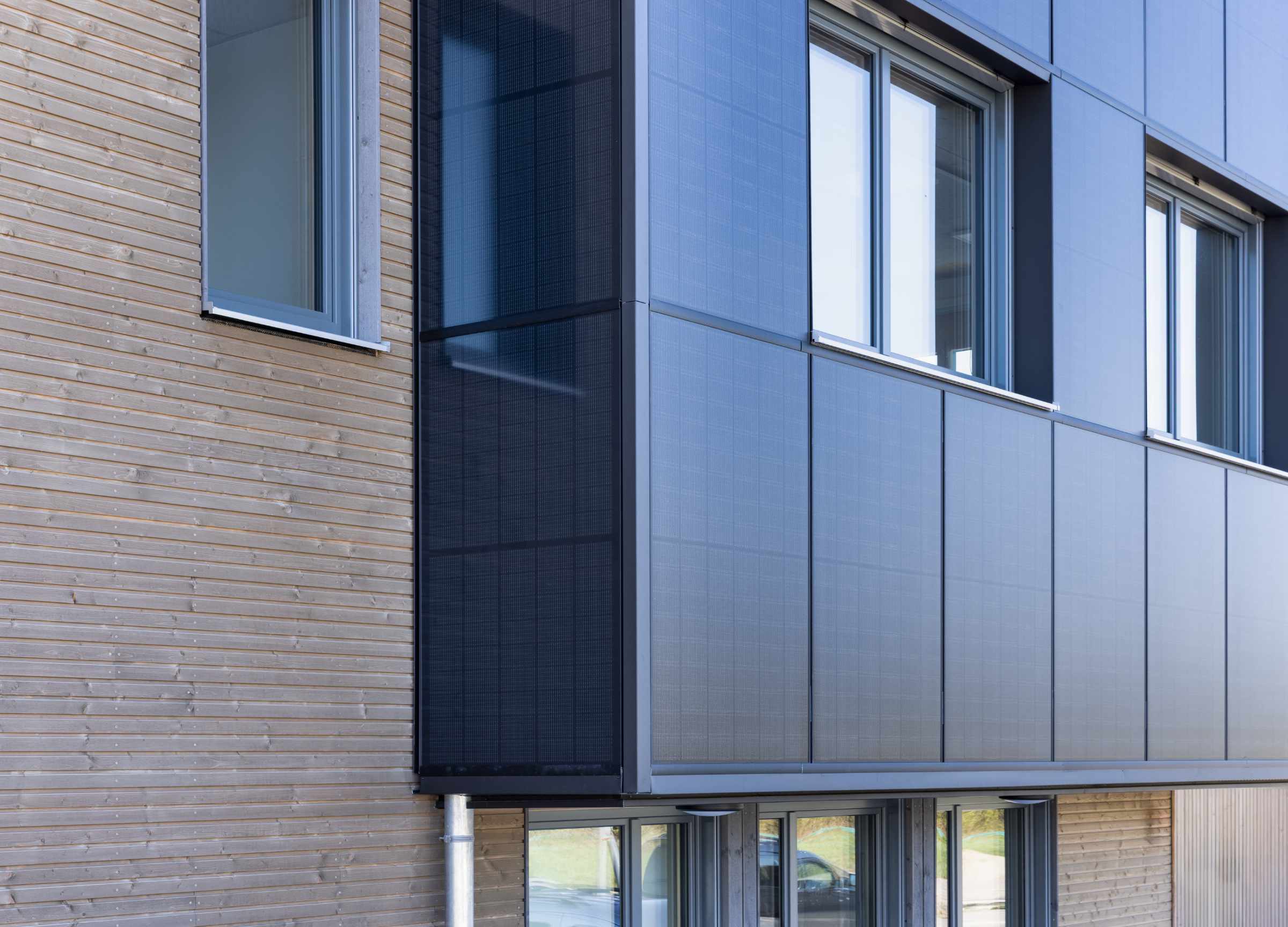

Attraktive PV-Fassade: Das neue „Betriebszentrum der Netze BW“ ist mit 118 Quadratmetern des Systems StoVentec Photovoltaics Inlay ausgestattet (25 kWp). Die vorgehängte hinterlüftete PV-Fassade schließt an beiden Seiten mit optisch identischen, aber inaktiven Passelementen ab, die Außenecken sind sauber mit einem Vierkant-Profil geschützt.
Foto: Martin Baitinger / Sto SE & Co. KGaA
