Praxistipp Flachdach: Angepasste Retention
Um die Kanalisation nicht zu überlasten, brauchen viele Flachdächer eine Retention – und eine Notentwässerung, die wiederum das Dach vor Überlastung schützt. Dieses Prinzip gilt generell, doch die Abflusswerte sind für jedes Projekt dachspezifisch festzulegen. Es gibt also keine generellen Werte für die Öffnungsgröße der Retention oder die Wehrhöhe der Notentwässerung. Mit den richtigen Elementen lassen sich diese aber bauseits entsprechend der technischen Berechnung einstellen. So ist keine spezielle Sonderanfertigung notwendig, die normgerechte Flachdachentwässerung erfolgt mit zwei Bauteiltypen.
von Florian Otto, Technische Beratung Loro, Bad Gandersheim
Immer häufiger wird die Flachdachentwässerung mit Retention umgesetzt. Gerade in Zeiten zunehmenden Starkregens ist dies dringend geboten, um die Kanalisation nicht zu überlasten.
Das Problem
Beim Retentionsdach mit Ablaufdrossel sind die Werte für alle Abläufe stets individuell festzulegen. Der gedrosselte Ablauf sorgt dafür, dass über die Hauptentwässerung nur eine begrenzte, vorher definierte Wassermenge in die Kanalisation gelangt. Regnet es mehr, wird dieses Wasser zunächst angestaut und dann verzögert abgeführt. Regnet es sogar so stark, dass das Gewicht des angestauten Wassers die Statik gefährden würde, muss das Wasser direkt und sofort vom Dach – dann greift die Notentwässerung, die auf eine Freifläche entwässert.
Wie viel Wasser in welcher Zeit maximal über die Hauptentwässerung fließen darf, legen in der Regel die Gemeinden in ihren Einlaufbeschränkungen fest (in Liter/Sekunde). Aus diesem Wert ergibt sich die Öffnungsgröße der Ablaufdrossel. Festzulegen ist zudem die Retentionswasserhöhe, ab der die Notentwässerung greift – dieser Wert lässt sich statisch berechnen. Daraus folgt: Die Öffnungsgröße der Ablaufdrossel und die Anstauhöhe sind von Dach zu Dach, teilweise von Ablauf zu Ablauf unterschiedlich. Ein zu hoher Anstau ist genauso zu vermeiden wie eine zu früh aktive Notentwässerung oder ein zu geringer Abfluss über die Hauptentwässerung. Theoretisch sind also viele Retentionsabläufe mit verschiedenen Öffnungsgrößen und ebenso viele Notabläufe einzusetzen, um die dachspezifischen Gegebenheiten zu berücksichtigen. Doch praktisch ist es kaum möglich, so viele verschiedene Elemente vorrätig zu halten.
Die Lösung
Tatsächlich lässt sich die Zahl der notwendigen Bauteile auf dem Flachdach auf zwei begrenzen, bei denen die das Einstellen auf dem Dach erfolgt: Für die Hauptentwässerung den Retentions-Drehschieber, für die Notentwässerung den „Loro-X Drainjet“ mit höhenvariablem Wehr.
Drehschieber: Mit seiner regelbaren Öffnung lässt sich die berechnete maximale Abflussleistung am Retentionsdrehschieber litergenau einstellen. Damit sind unterschiedliche Mengen einfach beim Einbau zu realisieren. Auch sind auf einem einzelnen Dach an jedem einzelnen Punkt unterschiedliche Abflussleistungen ohne Problem einstellbar.
Drainjet: Der Ablauf mit höhenvariablem Wehr kommt für die Notentwässerung als Druckentwässerung zum Einsatz. Die Höhe des Ablaufes wird beim Einbau über die Anpassung der Rohrlänge vom Wehrstutzen auf die benötigte Höhe eingestellt.
Tipp: Starke Retention braucht starke Notentwässerung. Fällt die Hauptentwässerung aus, sollte die Notentwässerung greifen, um Schäden an Dach und Attika zu vermeiden. Diese sollte dafür ausreichend bemessen sein. Aufgrund der meist sehr kleinen Öffnungen in den Ablaufdrosseln ist eine ausreichend bemessende Notentwässrung zu empfehlen.
Alternative
Individuell eingestellte Abflüsse sind auch mit werkseitig eingestellten Bauteilen realisierbar. Auch mit der „Loro-X Variofit Retentionseinheit“ lässt sich eine auf das Dach angepasste Abflussleistung realisieren. Dafür nennt der Auftraggeber den konkreten Wert an den Hersteller und erhält das Bauteil mit werkseitig gefertigter Abflussöffnung in der Ablaufdrossel. Die Notentwässerung lässt sich mit dem „Variofit Notaufsatz“ realisieren – auch dieser wird werkseitig auf die geforderte Anstauhöhe gefertigt. Eine bauseitige Änderung ist dann nicht möglich.

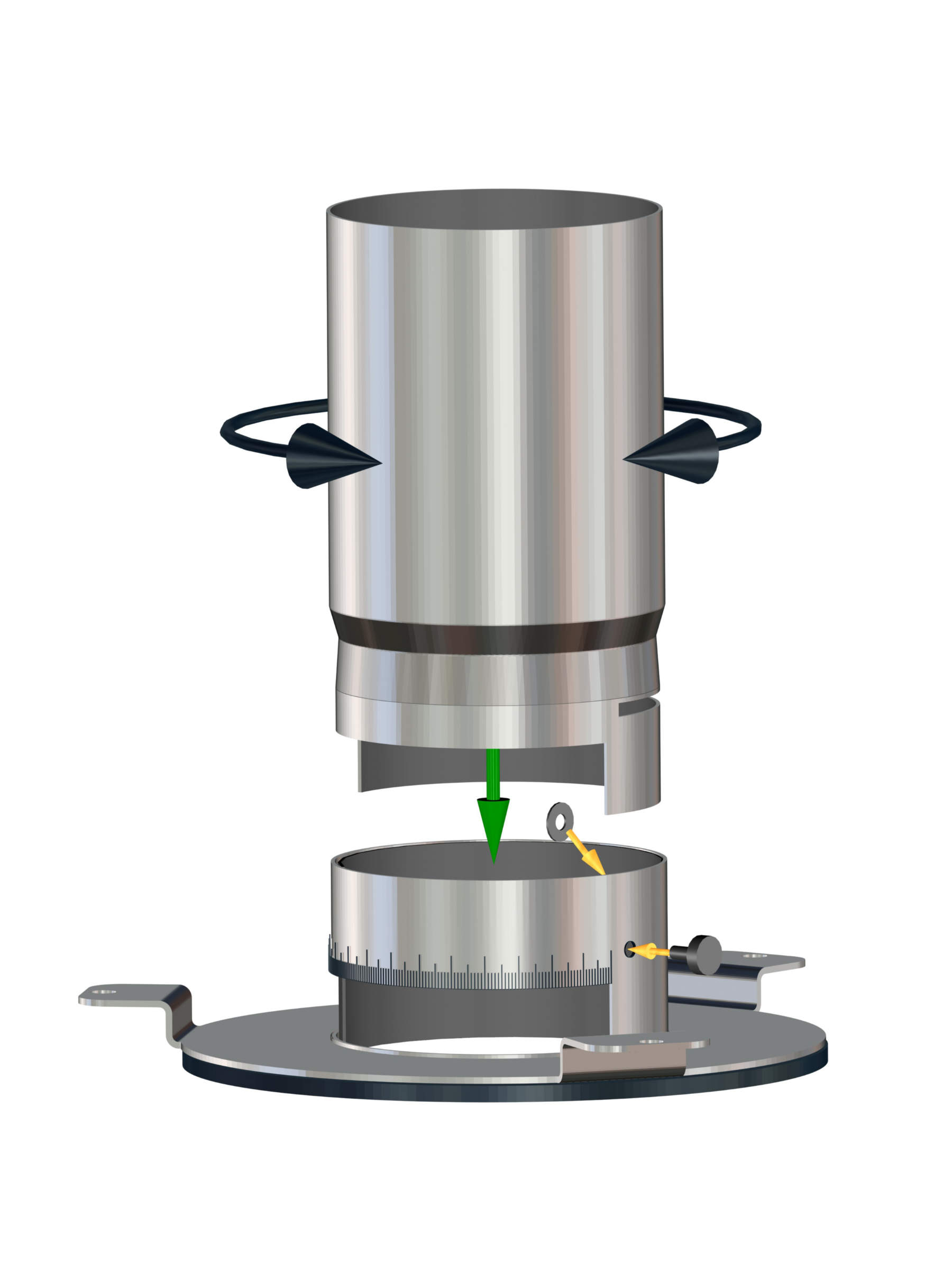

Der Retentions-Drehschieber ermöglicht es bequem, direkt auf dem Dach die exakte Öffnung für den Abfluss einzustellen. Dafür muss nur der obere Stutzen auf das vorgegebene Maß eingestellt werden.

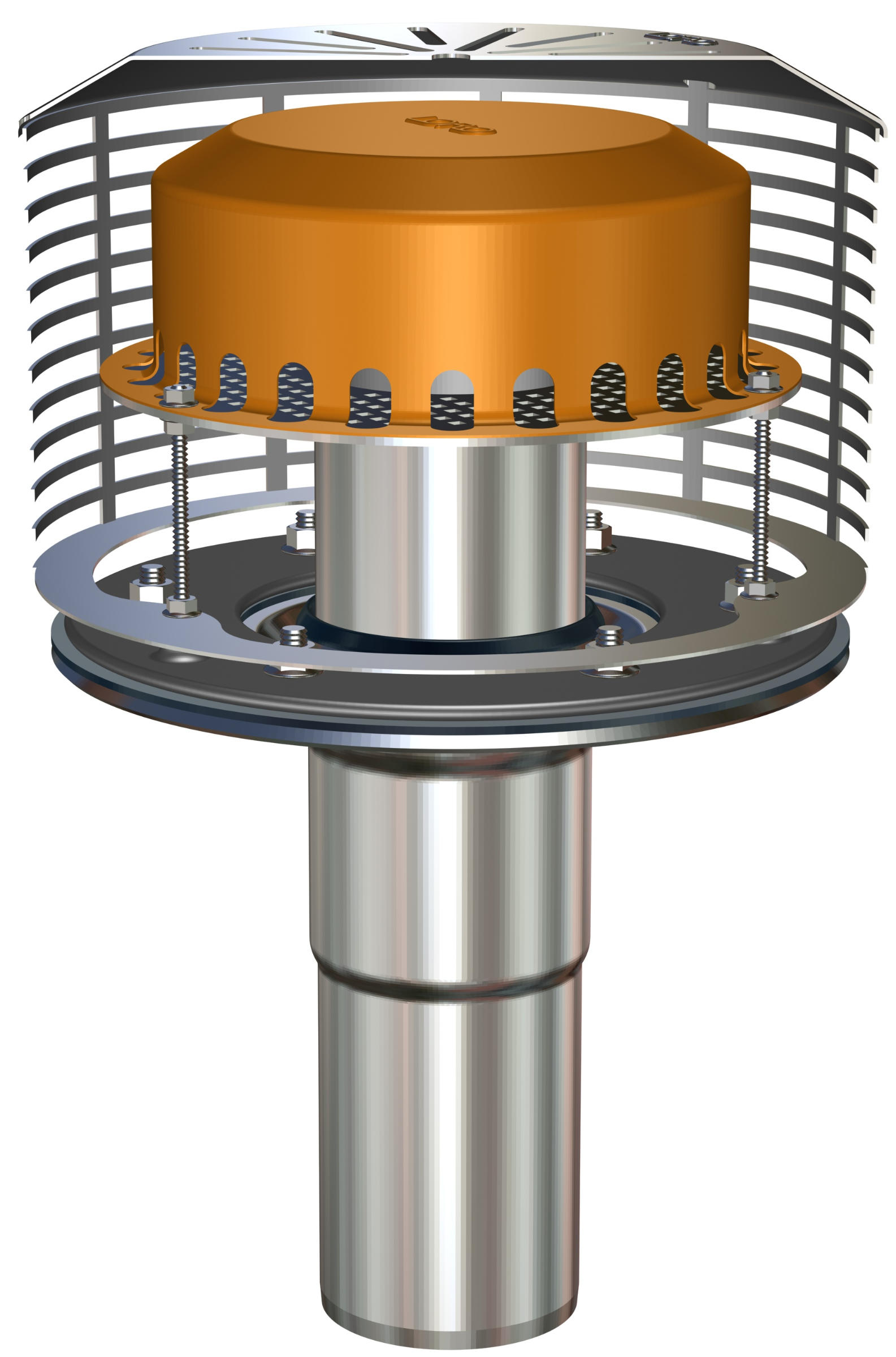

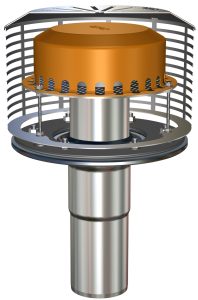

Notablauf mit höhenvariabler Ablaufhöhe: Über die Stellschrauben für die Haube lässt sich die Höhe, ab der Wasser über die Notentwässerung abfließt, millimetergenau auf der Baustelle einstellen.
„Mit zwei Bauteilen lässt sich jedes Retentionsdach realisieren, weil Drosselablauf und Anstauhöhe bauseits eingestellt werden“, sagt Florian Otto, Technischer Berater von Loro.
